Turnigy 9X probleme batterie

Message par William12345 le Dim 18 Oct - 10:09

Bonjour à tous, comme je l'avais déjà dit dans un poste, ma Turnigy9X a arreté de marcher du jour au lendemain. on m'avait dit que le taux d'humidité élevée dans mon pays pourrait etre la cause de la panne. Aujourd'hui meme, je remarque que la prise pour le pack d'accu (8 piles AA) est du meme format que la prise d'équilibrage d'un accu Lipo 2S. Possédant une Lipo 2S 1300mAh, ( pour mon Biloute) je décide de la connecter. A peine les 2 prises en contact qu'une belle étincelle survient Huh Waw ne comprenant pas, je retire le tout. Les fils de ma batterie était bouillant. Pourtant je n'avais à peine enfoncer les prises. Si il était question de sur-voltage je comprends mais 8 piles de 1.2V font 9.6 V (que j'utilisait quand ma Radio marchait)  et une LiPo 2S fait 7.4V. D'après moi le sous-voltage (s'il en est question) ne provoque pas d'étincelle.

Je sais que ma radio ne marche pas (je compte acheter une nouvelle carte mere) mais j'aimerai quand meme comprendre.

Merci de m'éclairer
William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Mithou88 le Dim 18 Oct - 10:40

Salut William,
Il semblerait que tu ais provoqué un court-circuit...ce qui explique l'étincelle (arc électrique) et la surchauffe des fils de la batterie (surintensité). Si toutefois la prise de l'émetteur sur laquelle tu as branché l'accu permet son alimentation par une prise d'équilibrage alors il y a fort à parier que ton émetteur est en court-circuit en entrée d'alimentation.
Maintenant, ne connaissant pas la Turnigy 9X, je ne peux rien affirmer mais ce qui est sûr c'est que même un sous-voltage peut provoquer ce que tu as constaté...surtout si l'accu peut débiter une forte intensité !
Il faut un minimum de connaissance en électronique et aussi de matériel pour tester l'entrée de la carte...il s'agit parfois d'un composant (diode par exemple) qui se met en court-circuit suite à une inversion d'alimentation pour préserver le reste des composants...à voir !
@+
avatar
Mithou88
Mieux que très bon posteur
Mieux que très bon posteur

Masculin Nombre de messages : 994
Age : 61
Localisation : Vosges
Points : 1078
Réputation : 77
Date d'inscription : 17/07/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Olivier84 le Dim 18 Oct - 10:45

Salut, pauvre william, je crains que tu ai fait une bêtise, effectivement la prise de la radio est la même que une prise d'équilibrage de lipo 2s mais les emplacements + et - ne correspondent pas.... tu à fait un court-circuit.
Je ferais une ou deux photos pour te montrer ça ce soir.
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Dim 18 Oct - 10:54

Merci beaucoup.
Olivier tu voudrais dire que les fils + et - ne correspondent pas avec la prise de l'émetteur. mais c stupide! blink Comme ma radio ne marchait déja plus est ce que une nouvelle carte mere suffirait pour la réparer et réparer le court- circuit ?

Depuis le temps que mon Biloute attend pour voler! Le pauvre, il reste accrocher au dessus de mon lit !

William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Dim 18 Oct - 11:04

Voilà ma constatation.
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Olivier84 le Dim 18 Oct - 11:22

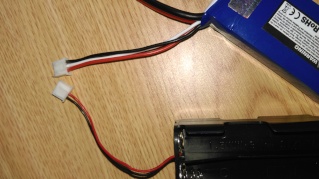

Voila une photo de ma radio (9x)


tu remarque bien la différence,
Sur la batterie que j'ai fabriqué et que j'utilise (2 éléments Li-ion) le rouge (+) est au milieu et le noir (- ) à gauche, alors que sur une prise d’équilibrage d'une lipo 2s le noir le rouge (+) est tout à gauche le blanc du milieu correspond au (-) en 1s (1 élément donc 3,7v) et le noir à droite au (-) pour deux élément (2s), en gros ce que tu as fait en branchant une 2s par sa prise d'équilibrage sur ta radio, c'est de donner à ta radio le voltage d'un élément lipo (3,7v) mais en inversant les polarités... le + à la place du - et vice versa...

Tu as compris?


Dernière édition par Olivier84 le Dim 18 Oct - 11:33, édité 1 fois
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Olivier84 le Dim 18 Oct - 11:32

Pour ce qui est de "réparer" ta radio franchement je ne sais pas trop, je vais me renseigner pour savoir s'il y a un fusible qui aurait pu être endommagé ou autre chose.
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Dim 18 Oct - 12:29

Désolé le message est parti seul

Voila ma constatation



effectivement sur le pack de pile(et la prise de l'émetteur) - a droite et + au milieur et sur l'accu + a droite et - a gauche complétement. Donc j'ai surement du griller les cartes électroniques autre que le carte mere ???

Merci de m'aider

William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Dim 18 Oct - 12:32

mon dernier message, je l'avais écrit avant toi olivier et j'ai constater la meme chose (mais la photo c inverser donc ma description des cables est a l'envers)

merci encore Olivier pour tes explications claires .

William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Mithou88 le Dim 18 Oct - 15:13

William, il faudrait que tu ouvres ton émetteur et voir si tu n'as pas quelque chose comme sur la photo !



Un condensateur de filtrage qui serait claqué...c'est ce qui arrive, bien souvent, quand on inverse la polarité !
avatar
Mithou88
Mieux que très bon posteur
Mieux que très bon posteur

Masculin Nombre de messages : 994
Age : 61
Localisation : Vosges
Points : 1078
Réputation : 77
Date d'inscription : 17/07/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Dim 18 Oct - 16:57

non rien de cela. j'avais demonté ma radio hier et rien de changer depuis.
JE n'avait pas encore enfoncer les prises quand je les ai déconnecté. Elles ne sont restes en contact qu 1 dixieme voir qu'1 centiemes de secondes. Ma batterie pourrait-elle etre très endommagé? Sinon visuellement elle n'a pas changer non plus.

Merci pour toute votre aide
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Mithou88 le Dim 18 Oct - 17:09

Non, ta batterie n'a pas trinqué...les fils ont juste eu un coup de chaud !
Elle a seulement donné un court instant tout ce qu'elle avait dans le ventre.
Il y a aussi une diode de protection d'inversion de polarité sur le module où se branche la batterie...à en croire les photos que j'ai vues, elle serait à côté du connecteur de batterie avec une sérigraphie D3...il faudrait la tester !
avatar
Mithou88
Mieux que très bon posteur
Mieux que très bon posteur

Masculin Nombre de messages : 994
Age : 61
Localisation : Vosges
Points : 1078
Réputation : 77
Date d'inscription : 17/07/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Dim 18 Oct - 17:23

Comme vous le savait ma radio ne marchait pas meme avant l'incident de la batterie. Merci quand meme pour cette aide. D'apres ce que je comprends, il y aurait eu ou il y a eu des dégats sur la carte mere (que je compte racheter neuve ) et peut etre aussi sur le module sur la coque arriere. Je regarderai ca demain, chez il fait nuit depuis longtemps (avec 2ou3 heures de décalage).

Merci encore et bonne nuit.
William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Lun 19 Oct - 5:40

Ma diode n'a pas l'air d'avoir souffert, je vais commander la carte mere de rechange et je verrai pour la diode. Au pire une diode similaire devrai aller! Merci beaucoup

PS: avec quoi on teste une diode? Multi metre ou autre ?

William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Mithou88 le Lun 19 Oct - 5:56

Avec un ohmmètre sur le plus petit calibre.
Le + sur l'anode et le - sur la cathode, elle doit être passante avec une petite résistance et si tu inverses les polarités elle doit avoir une grande résistance et le courant ne passe pas.
avatar
Mithou88
Mieux que très bon posteur
Mieux que très bon posteur

Masculin Nombre de messages : 994
Age : 61
Localisation : Vosges
Points : 1078
Réputation : 77
Date d'inscription : 17/07/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Lun 19 Oct - 6:02

Merci je vais essayer de me trouver un multimetre et je vais la teste.

Merci
William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Olivier84 le Lun 19 Oct - 8:23

Tu as l'air de t'y connaitre un peu en électronique, j'espère que tu va pouvoir sauver ta radio.
Si tu cherche " inversion polarité turnigy 9x" sur google tu verra d'autre dans le même cas que toi et tu trouvera de bons conseils.
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par William12345 le Lun 19 Oct - 9:19

Je vais simplement racherter une carte mere neuve et tester la diode que je remplacerai le cas échéant. Comme ma radio ne marchait deja pas, et que je ne connait pas la cause de cette panne j'avait deja décider de remplacer la carte mere.

En tout cas Merci a tous

William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Turnigy 9X probleme batterie

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
