Jodel D9

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Jodel D9

Message par Aéro45 le Ven 22 Sep - 6:13



Bonjour,
Cela faisait longtemps que je n'avais touché à un cutter ! et comme j'ai récupéré dernièrement le Jodel Abeille ! bzzz !bzzz! Very Happy
Je me suis mis à la recherche de plans encartés sur les Jodel, et je suis tombé sur ce plan du Jodel D9 dit " bébé jodel "
C'est un plan encarte de R.C.M

Une vue de l'article


Le plan c'est une grande feuille en recto/verso, ici côté aile et stab...

Découpe des nervures de l'aile


A suivre... Shocked


Dernière édition par Aéro45 le Ven 22 Sep - 18:19, édité 1 fois
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par guym le Ven 22 Sep - 16:40

Intéressant, je vais suivre ce post avec attention
avatar
guym
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 112
Age : 52
Localisation : Rhone 69
Emploi ou loisirs : Modelisme ferroviaire, VTT, Ski
Points : 136
Réputation : 8
Date d'inscription : 09/01/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Ven 22 Sep - 18:17

Bonjour,
Construction du fuselage, les deux flancs un droit et un gauche ! en balsa de 20/10 avec les baguettes d'angles en b.4x4


Les couples en ctp de Peuplier et balsa en 30/10


Et le fuselage assemblé






A suivre... Shocked
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par VLYS le Dim 24 Sep - 14:44

Salut,

C'est marrant,(je ris, en réalité je Sad ) quand les autres construisent ça a toujours l'air facile et en plus c'est beau.

Bonne continuation AERO  mais c'est apparemment bien parti

A la prochaine
avatar
VLYS
Juste, juste dans les bons posteurs
Juste, juste dans les bons posteurs

Masculin Nombre de messages : 376
Age : 58
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 422
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Dim 24 Sep - 15:57

Bonjour,
Merci  VLYS ! il reste quelques bricoles à faire sur le fuselage, et ensuite j'attaque l'aile
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par Acetronics le Lun 25 Sep - 11:21

J'en veux un !!!

rendeer rendeer rendeer

Alain
avatar
Acetronics
Posteur débutant de deuxième nivau
Posteur débutant de deuxième nivau

Masculin Nombre de messages : 52
Age : 61
Localisation : 76340 Blangy s/Bresle
Emploi ou loisirs : Modelisme / Electronique
Points : 58
Réputation : 0
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par VLYS le Jeu 28 Sep - 17:31

Salut,

que comptes tu mettre comme moteur un 400 ou  un Brushless équivalent.
Merci
 Bonne soirée
avatar
VLYS
Juste, juste dans les bons posteurs
Juste, juste dans les bons posteurs

Masculin Nombre de messages : 376
Age : 58
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 422
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Jeu 28 Sep - 18:54

Bonjour,
Je n'ai pas de petit moteur brushless qui correspond à la forme du Speed ou du Permax 400
Donc je vais mettre dessus un Permax 400 en 6V
@+Christian


Dernière édition par Aéro45 le Ven 29 Sep - 6:09, édité 1 fois
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par VLYS le Jeu 28 Sep - 21:35

Merci
Sleep bonne nuit
avatar
VLYS
Juste, juste dans les bons posteurs
Juste, juste dans les bons posteurs

Masculin Nombre de messages : 376
Age : 58
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 422
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Ven 29 Sep - 9:01

Bonjour,
de rien !
Bon j'avance pas vite sur le D9, pleins de bricoles à faire !

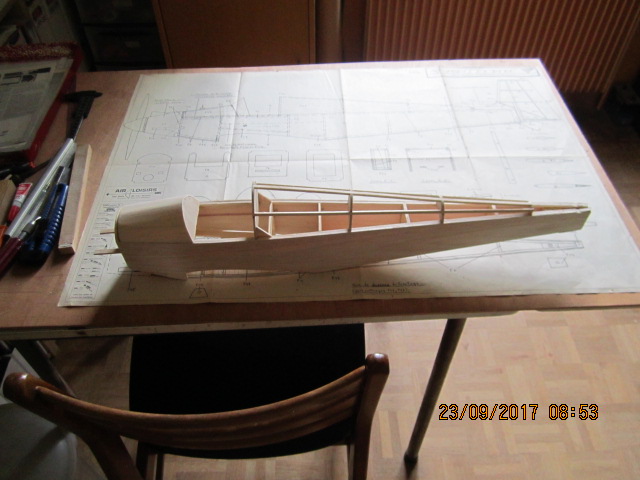

Voici une photo du fuselage terminé, reste à faire les ouvertures à l'arrière pour le passage des commandes et ensuite ce sera l'entoilage à l'Oracover ou alors un marouflage comme on faisait avant, papier japon + enduit nitro + peinture !   Shocked



A suivre...
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par guym le Ven 29 Sep - 10:26

Du travail soigné en propre
avatar
guym
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 112
Age : 52
Localisation : Rhone 69
Emploi ou loisirs : Modelisme ferroviaire, VTT, Ski
Points : 136
Réputation : 8
Date d'inscription : 09/01/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Acetronics le Ven 29 Sep - 11:31

Aéro45 a écrit:Bonjour,
Je n'ai pas de petit moteur brushless qui correspond à la forme du Speed ou du Permax 400
Donc je vais mettre dessus un Permax 400 en 6V
@+Christian
Bonjour Christian,

j'ai ça au grenier, avec un petit 3S ( 1500-2200 mah ) ça le fera parfaitement ...
https://hobby.king/fr_fr/d2830-11-1000kv-brushless-motor.html  ( retirer le point devant king ! )

Alain


Dernière édition par Acetronics le Ven 29 Sep - 12:37, édité 1 fois
avatar
Acetronics
Posteur débutant de deuxième nivau
Posteur débutant de deuxième nivau

Masculin Nombre de messages : 52
Age : 61
Localisation : 76340 Blangy s/Bresle
Emploi ou loisirs : Modelisme / Electronique
Points : 58
Réputation : 0
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Ven 29 Sep - 11:37

guym a écrit:Du travail soigné en propre
Merci !  Smile
Acetronics, je n'arrive pas à ouvrir le lien ?
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par Acetronics le Ven 29 Sep - 12:23

Etrange, moi non plus en utilisant le lien du forum !!!

et de chez moi, ça marche toujours.

marrant,le forum me change le lien de hobby(king) en Hobby point com  blink ... il me fait sauter le mot King !!!

Bon, c'est un Turnigy D2830-11 ( 1000 kv , 52g ) ... parfait pour tourner une 7x5 ou 8x4 ... ou mème 8x5. C'est ce que j'utilise pour remplacer les Permax 400 6v de mon Twinstar MPX ...

Alain
avatar
Acetronics
Posteur débutant de deuxième nivau
Posteur débutant de deuxième nivau

Masculin Nombre de messages : 52
Age : 61
Localisation : 76340 Blangy s/Bresle
Emploi ou loisirs : Modelisme / Electronique
Points : 58
Réputation : 0
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Sam 30 Sep - 6:15

Bonjour,
Ok  merci pour l'info  Smile
J'ai fait la dérive du p'tit !
Les pièces

Et la dérive sur le fuselage pour voir, pour info la dérive sera fixée par une charnière au fuselage, il n'y a pas de volet !


A la prochaine...
@+Christian


Dernière édition par Aéro45 le Ven 3 Nov - 7:15, édité 1 fois
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Mer 1 Nov - 12:59

Bonjour,
Voila ou j'en suis, j'ai commencé l'entoilage, alors le bleu c'est de l'Oracover et le jaune du Solarfilm et vraiment il y a une différence entre les deux ! au niveau collage et résistance au fer !

Reste à entoiler le fuselage qui lui aussi sera sur deux couleurs, la partie basse en jaune pour contraster avec le bleu de l'aile et bleu sur la partie arrondie,


ce sera du bleu, par contre le dessous de l'aile, le stab et le fuselage, tout sera tout jaune, pour bien le voir en vol

Agrandir cette image


Agrandir cette image


Reste à faire, la fixation du moteur, le capot en balsa, le pare brise, un pilote et l'immatriculation
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par fafajet76 le Jeu 2 Nov - 18:14

Très beau.
amicalement Fabrice.

_________________
MODERATEUR
avatar
fafajet76
Modérateur
Modérateur

Masculin Nombre de messages : 2297
Age : 46
Localisation : Haute normandie
Emploi ou loisirs : modélisme avion planeurs depuis 30 ans que le temps passe vite
Points : 2559
Réputation : 128
Date d'inscription : 02/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Dim 5 Nov - 19:49

Bonjour,
Merci Fabrice !
J'ai entoilé le fuselage
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par Acetronics le Dim 5 Nov - 22:13

il ne va manquer que le "pout - pout " genre moteur de WW ...

l'est mignon comme tout ce Jodel ...


Histoire de pinailler les détails ...




Bonne nuit
Alain
avatar
Acetronics
Posteur débutant de deuxième nivau
Posteur débutant de deuxième nivau

Masculin Nombre de messages : 52
Age : 61
Localisation : 76340 Blangy s/Bresle
Emploi ou loisirs : Modelisme / Electronique
Points : 58
Réputation : 0
Date d'inscription : 08/09/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Lun 6 Nov - 6:52

Bonjour,
Merci...et oui pour le moteur, celui de la photo il est super !
je touche bientôt au but, reste des bricoles à faire et puis zou !! ce sera le vol !

@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par VLYS le Mar 7 Nov - 17:38

Joli l'entoilage . Oracover ... solar film  je sais pas trop les différences par rapport au film que j'ai eu chez hobbykink. Par contre la jonction entre le bleu et jaune sur notamment les ailes a l'air rudement bien faite. Félicitation.
avatar
VLYS
Juste, juste dans les bons posteurs
Juste, juste dans les bons posteurs

Masculin Nombre de messages : 376
Age : 58
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 422
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Mar 7 Nov - 19:40

Bonjour,
Merci ! c'est pas évident à faire, mais avec de la patience on y arrive !

Pour l'entoilage le bleu je l'ai acheté chez hobby... et le jaune c'est du Solarfilm un reste de mon stock, sinon l'inconvénient du Solar, c'est qu'il réagit très mal à la chaleur! tendance à se rétracter rapidement et une fois collé on ne peut pas le décoller, tandis que celui de chez hobby pas de soucis il se repositionne comme on veut, c'est bien pratique je pense que cela doit être une sorte d'Oracover
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par Aéro45 le Jeu 9 Nov - 9:49

Bonjour,
Voila il est terminé reste à faire les deux faux cylindres, mais je vais déjà voir si il vole bien !

Quelques photos..


L'immatriculation mes initiales




@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5626
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6476
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Jodel D9

Message par VLYS le Jeu 9 Nov - 16:01

Salut Christian,

sauf si je me trompe , tu n'as pas de dérive à l'empennage, juste les volets sur les bouts d'ailes relevés. Et c'est commandé comment : avec un ou deux servos situés dans le fuselage ?

Merci ,  bonne fin d’après midi.
avatar
VLYS
Juste, juste dans les bons posteurs
Juste, juste dans les bons posteurs

Masculin Nombre de messages : 376
Age : 58
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 422
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par nathan76 le Jeu 9 Nov - 17:25

Bonsoir,
ton avion est magnifique, vlys la dérive est bien présente c'est un volet complètement mobile, je pense que christian a du monter un servos par ailerons.
avatar
nathan76
Posteur de débutant de chez les débutants
Posteur de débutant de chez les débutants

Nombre de messages : 8
Age : 46
Points : 12
Réputation : 0
Date d'inscription : 05/11/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Jodel D9

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
